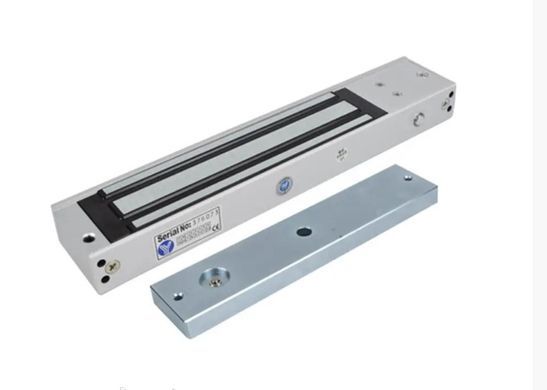

YM-280N(LED)-DS – накладний електромагнітний замок з силою утримання до 280 кг на розрив

зі світлодіодною індикацією і датчиком стану дверей і замка. Є сухі контакти для визначення стану

замка (NO,NC,COM) і дверей (NO,NC,COM). Призначений для внутрішнього встановлення на металеві,

протипожежні, дерев'яні двері чи скляні двері (з використанням монтажного куточка).

Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого

заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки

з металу з високою магнітною проникністю.

Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері.

При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері.

За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.

Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.

Електромагнітні замки використовуються в якості виконавчих пристроїв в системах

контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах,

офісах, банках, бізнес центрах та ін. приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-280N(LED)-DS

• Сила утримання: 280 кг
• Індикація: світлодіодна
• Матеріал корпусу: анодований алюміній
• Матеріал відповідної частини: цинк
• Живлення: DC12V | DC24V (перемикається перемичкою на замку)
• Споживання: 12V/520mA | 24V/260mA

Розміри:

• замок з кріпильною планкою: 250 x 48.8 x 27.9 мм;
• відповідна планка: 180 х 38.8 х 13 мм

КОМПЛЕКТАЦІЯ YM-280N(LED)-DS

• Електромагнітний замок з кріпильною планкою
• відповідна частина
• кріпильний комплект
• монтажний стікер з розміткою
• інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА

ВІДПОВІДНА ПЛАНКА

Наклейте трафарет в місці встановлення відповідної частини на двері;

З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!),

і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки;

Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою

головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку

і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа.

ВАЖЛИВО!

Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій

прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

КРІПИЛЬНА ПЛАНКА ЗАМКА

Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки,

використовуючи саморізи з комплекту.

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка)

за допомогою маленького шестигранного ключа.

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

Підключіть електромагнітний замок до живлення:

(+) до червоного дроту;

(-) до чорного

СУМІСНІСТЬ

Електромагнітний замок YM-280N(LED)-DS сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу,

з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.
